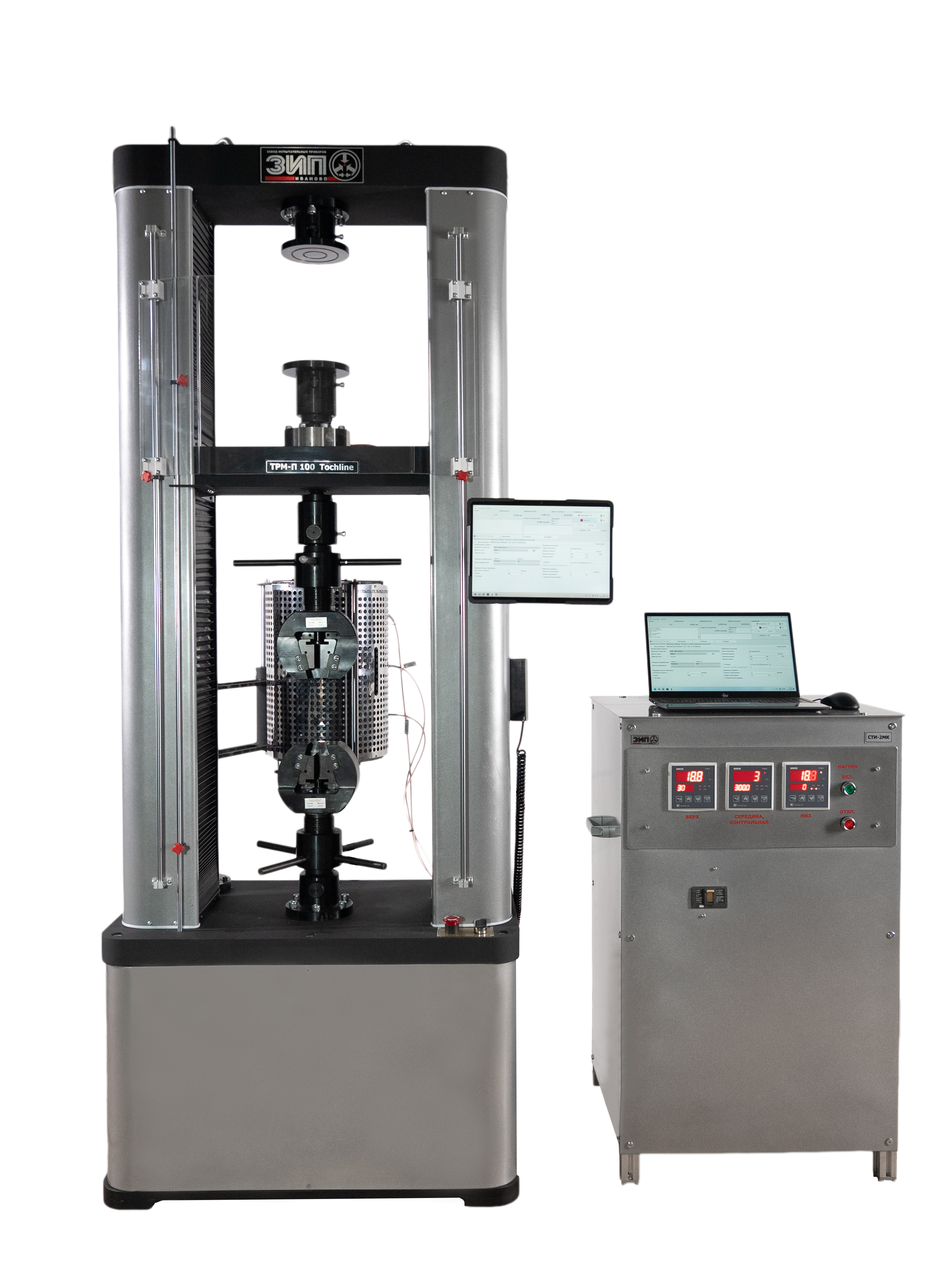

Универсальные испытательные машины ТРМ-П Tochline

Универсальные испытательные машины ТРМ-П Tochline — серия двухколонных напольных электромеханических машин российского производства (Завод испытательных приборов, ЗИП), предназначенных для статических механических испытаний образцов и изделий из различных материалов при высоких и сверхвысоких нагрузках. Серия ТРМ-П — старшая линейка в семействе испытательных машин Tochline, перекрывающая диапазон от 5 до 600 кН. Машины этой серии применяются там, где настольных моделей ТРМ-О (до 5 кН) и ТРМ-С (до 70 кН) уже недостаточно: испытание толстого металлопроката, мощной арматуры, труб, крупногабаритных изделий, высокопрочных композитов и строительных материалов.

Машины проводят испытания на растяжение, сжатие, изгиб, сдвиг, срез, адгезию и другие виды нагружения в соответствии с ГОСТ 1497, ГОСТ 11262, ГОСТ 4651, ГОСТ 270, ГОСТ 6996, ГОСТ 32492 и другими стандартами на методы механических испытаний. Вся серия зарегистрирована в Государственном реестре средств измерений РФ (№ 76233-19) и внесена в реестр российской промышленной продукции, что подтверждает метрологическую точность и соответствие требованиям импортозамещения.

Конструктивные особенности серии
Двухколонная напольная рама. Две направляющие колонны обеспечивают повышенную жёсткость и равномерное распределение нагрузки — это критично для точности при нагрузках от 5 до 600 кН. Напольное исполнение с массивным основанием гарантирует устойчивость при максимальных усилиях. Для моделей свыше 50 кН требуется монтаж на ровное бетонное основание или фундамент; модели до 50 кН могут устанавливаться на усиленный пол без специального фундамента.

Электромеханический привод с ШВП. Шарико-винтовая пара обеспечивает плавный, безударный ход траверсы. Для моделей до 50 кН доступен диапазон скоростей от 0,05 до 1000 мм/мин — как у настольных машин ТРМ-С. Для моделей свыше 50 кН диапазон скоростей составляет от 0,05 до 500 мм/мин, что обусловлено массой траверсы и требованиями к безопасности при высоких нагрузках.

Ход траверсы — до 1100 мм. Для моделей до 50 кН — диапазон измерения перемещения от 0,02 до 1100 мм; для моделей свыше 50 кН — от 0,02 до 1000 мм. Это позволяет испытывать длинномерные образцы: арматуру, прутки, профили, тросы, канаты, длинные полимерные образцы.

Прецизионная система позиционирования. Фотоэлектрический энкодер и цифровая система регулировки скорости обеспечивают точность перемещения траверсы с погрешностью не более
±
0,02
±0,02 мм на малых ходах (0,02–4 мм) и
±
0,5
%
±0,5% на ходах свыше 4 мм.

Двухзонная архитектура. Машина может быть доукомплектована в боковой зоне приспособлением для испытаний при малых нагрузках, а также системой температурных испытаний СТИ-1М для работы при повышенных и пониженных температурах.

Датчики силы: как выбрать
Все модели ТРМ-П поддерживают установку четырёх типов датчиков — выбор зависит от требуемой точности, минимального порога измерений и бюджета.

С1 — стандарт, погрешность 1%. Базовая комплектация. Гарантированная погрешность 1% в диапазоне от 2 до 100% от НПИ. Оптимальный выбор для рутинных производственных и лабораторных испытаний.

С0,5 — стандарт с повышенной точностью, погрешность 0,5%. Та же погрешность 0,5%, что и у высокоточного датчика А0,5, но в стандартном исполнении. Оптимальное соотношение цены и точности.

А1 — высокоточное исполнение, погрешность 1%. Низкий порог измерений и расширенный диапазон гарантированной погрешности: от 0,4 до 100% от НПИ. Обеспечивает стабильность и повторяемость результатов.

А0,5 — высокоточное исполнение, погрешность 0,5%. Самый точный датчик. Максимальная прецизионность, самый широкий диапазон, минимальный порог. Оптимальный выбор для арбитражных, сертификационных и научно-исследовательских испытаний.

При необходимости машину можно доукомплектовать дополнительным датчиком другого типа без замены основного блока.

Функциональные возможности электронно-цифрового блока
Цифровая система управления и поставляемое программное обеспечение «Tochline ТРМ» превращают машину в полноценный измерительный комплекс:

Управление с ПК или ноутбука — все параметры испытания задаются через программный интерфейс; машина также комплектуется эргономичным пультом управления.
Запись и визуализация результатов — в реальном времени строятся графики «нагрузка — перемещение», «нагрузка — время», «напряжение — деформация»; данные сохраняются в базе.
Автоматический расчёт характеристик — предел текучести, временное сопротивление, относительное удлинение, модуль упругости и другие параметры рассчитываются программой по заданным методикам.
Гибкая настройка методик — пользователь может создавать и сохранять шаблоны испытаний для разных материалов и стандартов (ГОСТ, ISO, ASTM).
Циклические испытания — ПО поддерживает не только испытания с постоянной скоростью, но и циклические режимы нагружения.
Экспорт данных — результаты и графики выгружаются в форматы, совместимые с Excel и специализированным ПО, для формирования протоколов испытаний.
Захваты и приспособления
Машины серии ТРМ-П поддерживают широкий набор захватов и приспособлений:

ЗКШ — захваты клиновые для плоских и круглых образцов
ЗКУ — захваты клиновые универсальные
ЗКРЭ-200КС — захваты клиновые рычажно-эксцентриковые
ЗЦГ — захваты для образцов с цилиндрическими головками
ЗРГ-500-1 — захваты для образцов с резьбовыми головками
Приспособления для испытания на изгиб — опоры разной длины
Приспособления для испытания на сжатие — плиты разных размеров
Приспособления для испытания на сплющивание — для труб
ПР-500-Р — приспособление на раздачу труб
Экстензометры — ИДН-0,5/50, УИД-800 ТС, 3542, 3575, 3448 — для прямого измерения деформации
Области применения
Металлы и сплавы. Испытания проката, арматуры, прутков, лент, труб, крепежа по ГОСТ 1497; определение предела текучести, прочности, относительного удлинения. Контроль деталей после термической обработки.
Строительная арматура. Испытания арматуры всех диаметров по ГОСТ 34028; определение прочностных характеристик.
Трубы и трубные изделия. Испытания на растяжение, сплющивание, раздачу по ГОСТ 8695, ГОСТ 8731; контроль сварных и бесшовных труб.
Пластмассы и полимеры. Испытания на растяжение по ГОСТ 11262, ISO 527; контроль прочности и удлинения технических пластиков.
Резины и эластомеры. Определение прочности и удлинения по ГОСТ 270.
Кабели, тросы и канаты. Испытания на растяжение и разрыв; контроль механической прочности.
Композиты и армированные материалы. Испытания стеклопластиков, углепластиков, армированных ламинатов на растяжение, изгиб, сдвиг.
Строительные материалы. Испытания образцов бетона, раствора, кирпича на сжатие.
Цепи и крепёж. Испытания на разрыв цепей, тросов, болтов, шпилек, заклёпок.
Сварные соединения. Испытания по ГОСТ 6996 — растяжение, изгиб, срез сварных швов.
Автомобильная и аэрокосмическая промышленность. Контроль комплектующих из металлов, полимеров, композитов, сварных и клеевых соединений, крепежа при высоких нагрузках.
Научно-исследовательские работы. Изучение механических свойств новых материалов, отработка режимов обработки, арбитражные испытания.
Критерии выбора модели
Нагрузка. Определите максимальное усилие, которое потребуется при испытаниях. Выбирайте модель с запасом 10–20% от ожидаемой пиковой нагрузки.
Точность. Для рутинного производственного контроля достаточно датчика С1 (1%). Для лабораторных и сертификационных испытаний — С0,5 или А1. Для арбитражных и научных — А0,5.
Минимальная нагрузка. Если требуется испытывать как прочные, так и деликатные образцы на одной машине, выбирайте датчики серии А — они обеспечивают более широкий диапазон измерений.
Размещение. Модели до 50 кН устанавливаются на усиленный пол без фундамента. Модели свыше 50 кН требуют ровного бетонного основания или фундамента. Модели свыше 200 кН — трёхфазное подключение 380 В.
Ход траверсы. Для длинномерных образцов (тросы, канаты, арматура, длинные полимеры) все модели ТРМ-П обеспечивают ход до 1000–1100 мм.
Скорость. Для высокоэластичных материалов может потребоваться скорость до 1000 мм/мин — доступна на моделях до 50 кН. Для моделей свыше 50 кН максимальная скорость — 500 мм/мин.
Габариты образца. Проверьте рабочую зону растяжения и сжатия — при нестандартных образцах высота рабочего пространства может быть увеличена по требованию заказчика.
Преимущества серии ТРМ-П
Максимальные нагрузки в линейке Tochline — до 600 кН. ТРМ-П — единственная серия, которая перекрывает диапазон свыше 70 кН. Это позволяет испытывать массивные металлические образцы, толстостенные трубы, тяжёлую арматуру, цепи и канаты большого диаметра, высокопрочные композитные изделия — задачи, недоступные для настольных машин.

Двухколонная напольная конструкция. Массивное основание и две направляющие колонны обеспечивают жёсткость рамы, необходимую для точных измерений при нагрузках до 600 кН. Напольное исполнение гарантирует устойчивость и безопасность при максимальных усилиях.

Гибкость по питанию и размещению. Модели до 50 кН работают от однофазной сети 220 В и могут устанавливаться на усиленный пол без фундамента — как настольные машины ТРМ-С, но с большей массой. Модели свыше 50 кН требуют трёхфазного подключения 380 В и ровного бетонного основания. Модели свыше 200 кН — фундамент по проекту.

Гибкость комплектации датчиками. Четыре типа датчика на выбор — от базового С1 до прецизионного А0,5. Возможна установка нескольких сменных датчиков для разных задач на одном стенде.

Полный комплект с ПК и ПО. Машина поставляется с программным обеспечением «Tochline ТРМ», ПК или ноутбуком, пультом управления, захватами и плитами для сжатия — готова к работе после установки и поверки.

Российское производство и сервис. Машины произведены ЗИП (Иваново), внесены в реестр российской промышленной продукции. Доступная сервисная поддержка, поставка запасных частей, поверка в аккредитованных метрологических центрах. Защитные номерные голограммы Tochline гарантируют подлинность оборудования.

Гарантия — 12 месяцев, страна производства — Россия.
