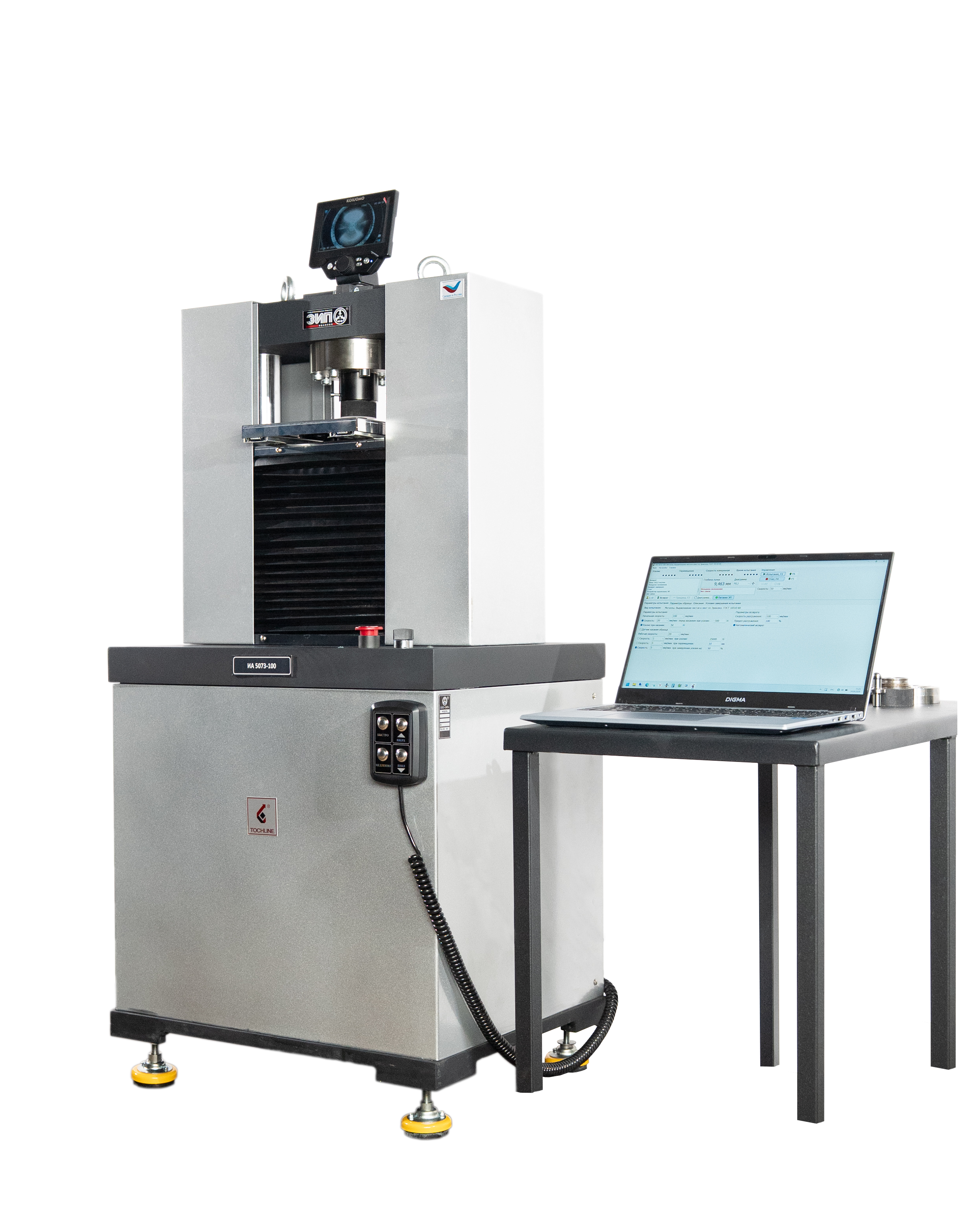

Машина для испытания на выдавливание по Эриксену листов и лент ИА 5073-100 Tochline

Машина для испытания на выдавливание по Эриксену листов и лент
ИА 5073-100 Tochline предназначена для испытания листового металла на выдавливание сферической лунки в соответствии с ГОСТ 10510-80 (устаревший) и ГОСТ Р ИСО 20482-2015 (актуальный).
Оборудование применяется в лабораториях промышленных предприятий при массовых испытаниях листового проката, а также в научно-исследовательских институтах при изучении технологических свойств материалов.

Сущность метода:
Сферический пуансон вдавливается в образец, зажатый между матрицей и прижимным кольцом, до появления на выдавливаемой лунке сквозной трещины.
Результат испытания — глубина лунки (показатель Эриксена,которая характеризует способность листового металла к пластической деформации при схеме, близкой к двухосному растяжению.

Какие материалы можно испытывать:

Машина работает с листовым металлом и лентами толщиной от 0,1 до 2,0 мм:

• углеродистые и легированные стали — холоднокатаный и горячекатаный прокат;
• алюминиевые сплавы — А5М, АМг2 и другие;
• медные и латунные ленты;
• цинковые и оловянные листы;
• биметаллы — сварные и катаные разнотолщинные заготовки;
• листовой металл с лакокрасочными покрытиями — при использовании дополнительной установки микроскопа  можно определять прочность покрытия при растяжении

Что контролируется в процессе испытаний

• Усилие выдавливания (в 4 диапазонах)
• Усилие прижима образца
• Глубина лунки (цифровое и аналоговое измерение)
• Момент появления сквозной трещины (автоматическая остановка)

Стандарты и нормативная база

• ГОСТ 10510-80 — основной стандарт на метод испытания (действует до замены);
• ГОСТ Р ИСО 20482-2015 — современный аналог, гармонизированный с ISO 20482;
• СТ СЭВ 478-77 и ИСО 8490-86 — межгосударственные и международные стандарты;
• ГОСТ 16523-97 — тонколистовой прокат: испытание на выдавливание как один из показателей качества.

Преимущества:

• Автоматический цикл. Машина сама останавливается по критерию появления трещины — оператору не нужно визуально контролировать момент разрушения. Это повышает повторяемость и снижает влияние человеческого фактора.
• Четыре диапазона измерения. Усилие выдавливания от 3 до 100 кН охватывает как тонкую фольгу, так и относительно толстый лист — не нужны разные машины.
• Цифровое измерение. Цифровой блок даёт точность до 0,01 мм.
• Специальное програмное обеспечение (разработанное нашим предприятием, внесено в реестр МИНКОМСВЯЗИ).
• Монтаж без фундамента. Виброопоры упрощают установку в лаборатории.
