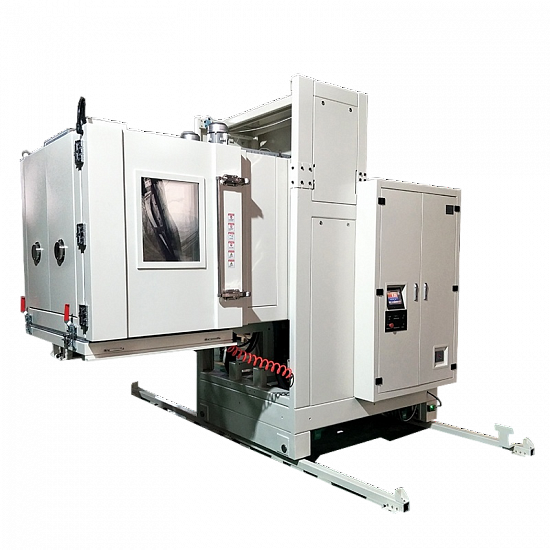

Комбинированная камера СТИ -70+150 КОМБ 504 Tochline (ООО «Завод испытательных приборов», г. Иваново) — испытательная установка для одновременного или раздельного воздействия на образцы вибрационных нагрузок, температуры и влажности. Камера объединяет функции климатической и вибрационной испытательной установки, позволяя проводить комплексные стрессовые испытания в реалистичных условиях эксплуатации.
Назначение и область применения
Комбинированная камера предназначена для стрессовых испытаний посредством форсированных механических вибронагрузок, а также для испытания образцов на воздействие изменения температуры и влажности. Используется для проверки:
радиоэлектронной аппаратуры и бортовой электроники;
авиационных и аэрокосмических компонентов;
военной техники и вооружения;
автомобильных узлов, работающих в условиях вибрации и перепадов температур;
электротехнических изделий, подверженных одновременному механическому и климатическому воздействию;
приборов и оборудования, эксплуатируемых в экстремальных условиях.
По результатам испытаний определяют работоспособность изделий при одновременном воздействии вибрации, экстремальных температур и влажности — что имитирует реальные условия эксплуатации на транспортных средствах, летательных аппаратах, судах и в полевых условиях.
Принцип работы
Камера совмещает климатический блок (тепло-холод-влага) с вибрационным стендом. Внутри рабочего объёма 700×800×900 мм устанавливается испытуемое изделие, закреплённое на вибростоле, который проходит через конструкцию камеры. Температура поддерживается в диапазоне от −70−70 до +150+150 °C, влажность — от 20 до 98%.
Нагрев осуществляется электронагревательными элементами, охлаждение — двухкаскадной компрессорной системой замкнутого цикла на озонобезопасных хладагентах без использования жидкого азота. Влажность контролируется отдельной системой, синхронизированной с терморегуляцией. Центробежный вентилятор обеспечивает принудительную циркуляцию воздуха для равномерного распределения температуры и влаги по всему объёму.
Камера работает в программируемом режиме: контроллер с сенсорным экраном позволяет задавать многошаговые циклы с чередованием вибрационных и климатических воздействий, а также проводить испытания по каждому фактору раздельно. Охлаждение компрессоров — воздушное или водяное, в зависимости от условий эксплуатации.
Технические характеристики
Режимы работы Вибрация, Тепло, Холод, Влага (совместно или раздельно)
Диапазон температуры −70−70 — +150+150 °C
Диапазон влажности 20–98%
Внутренний полезный объём 504 л
Внутренние размеры (Г×Ш×В) 700×800×900 мм
Внешние размеры (Г×Ш×В) 2500×1000×2150 мм
Скорость нагрева или охлаждения ≥1≥1 °C/мин (−55−55 — +85+85 °C)
Нестабильность температуры ≤±1≤±1 °C
Неравномерность температуры ≤2≤2 °C
Отклонение температуры ±2±2 °C
Отклонение влажности +2...−3+2...−3% (>75>75%); ±5±5% (≤75≤75%)
Теплоизоляция Стекловата / твёрдый пенополиуретан
Способ охлаждения Двухкаскадное компрессорное, замкнутого цикла, без жидкого азота
Режим охлаждения компрессоров Воздушное / водяное
Контроллер Программируемый контроллер, цветной сенсорный ЖК-экран Интерфейс RS485, USB или LAN (по выбору)
Материал корпуса Холоднокатаный стальной лист, порошковое напыление
Внутренние материалы Нержавеющая сталь
Электропитание 380 В, 50 Гц, трёхфазное четырёхпроводное + заземление, сопротивление заземления <4<4 Ом
Конструктивные особенности и преимущества
Совмещение вибрационных и климатических испытаний. Главное отличие комбинированной камеры от обычных климатических — возможность одновременно воздействовать на изделие вибрацией, температурой и влажностью. Это воспроизводит реальные условия эксплуатации, где факторы действуют не по отдельности, а совместно — как на летательном аппарате, автомобиле или судне.
Двухкаскадная система охлаждения без жидкого азота. Каскадная компрессорная схема обеспечивает глубокий минус до −70−70 °C без поставок и хранения жидкого азота — упрощает эксплуатацию и снижает операционные затраты.
Выбор режима охлаждения компрессоров. Воздушное или водяное охлаждение — выбирается в зависимости от условий установки. Водяное охлаждение эффективнее в жарких помещениях или при интенсивной эксплуатации, воздушное — проще в обслуживании и не требует подключения к водоснабжению.
Программируемый контроллер с сенсорным экраном. Многошаговые программы позволяют задавать сложные циклы: чередование вибрации с термоциклированием, дискретные паузы, выдержки на заданных уровнях. Интерфейсы RS485, USB или LAN обеспечивают удалённое управление и сбор данных.
Нержавеющая сталь внутри, надёжная изоляция снаружи. Рабочая камера из нержавеющей стали устойчива к коррозии от конденсата и перепадов температур. Теплоизоляция из стекловаты и пенополиуретана минимизирует теплопотери и снижает энергопотребление.
Увеличенные внешние габариты. Внешние размеры 2500×1000×2150 мм значительно больше, чем у климатических камер ТХВ аналогичного объёма (например, ТХВ 504 — 1500×1300×1850 мм). Это связано с конструктивной необходимостью размещения вибрационного стенда и системы передачи вибрации на рабочий объём.
Индивидуальное изготовление под заказ. Завод адаптирует камеру под техническое задание: размеры и массу испытуемого изделия, сложность и длительность режимов работы, наличие собственного тепловыделения от изделия, иные особые технические требования, включая ТУ конкретного изделия.
Практические рекомендации
Интеграция с вибростендом. Перед заказом уточните тип и параметры вибрационного стенда, который будет использоваться совместно с камерой — габариты расширительного стола, диапазон частот, максимальное усилие. Завод адаптирует конструкцию камеры под конкретный вибростенд.
Размещение в лаборатории. Внешние габариты 2500×1000×2150 мм требуют просторного помещения с прочным фундаментом. Вибрационные нагрузки передаются на основание — пол должен быть рассчитан на динамические нагрузки от вибростенда. Оставьте зазор не менее 80 см со всех сторон для обслуживания и отвода тепла.
Выбор режима охлаждения компрессоров. Если в помещении жарко (выше +30+30 °C) или камера работает в интенсивном цикле, выберите водяное охлаждение — оно эффективнее отводит тепло. Для обычных лабораторных условий достаточно воздушного.
Программирование комбинированных циклов. При создании программы учитывайте, что совместное воздействие вибрации и экстремальных температур усиливает деградационные процессы. Задавайте реалистичные параметры, соответствующие методике испытания — чрезмерная форсировка может привести к разрушению образца, не отражающему реальные условия эксплуатации.
Контроль влажности. Влажность корректно поддерживается в диапазоне температур от +20+20 до +60+60 °C. При экстремальных температурах (близких к −70−70 °C или +150+150 °C) система автоматически отключает увлажнение.
Тепловыделение испытуемого изделия. Если изделие выделяет тепло во время работы, сообщите об этом при заказе — завод скорректирует мощность нагревателей и системы отвода тепла.
Очистка и обслуживание. Периодически очищайте внутреннюю камеру от конденсата и загрязнений, проверяйте состояние уплотнителей двери. При водяном охлаждении регулярно проверяйте циркуляцию и чистоту теплообменника. Раз в полгода — проверка уровня хладагента и состояния компрессоров.
Техника безопасности. Вибрационный стенд создаёт значительные механические нагрузки — убедитесь, что изделие надёжно закреплено. При работе с низкими температурами используйте термозащитные перчатки, при высоких — защитные рукавицы. Не открывайте дверцу во время активного цикла вибро-термо-влажностного испытания.
Где применяется
Комбинированные камеры востребованы в заводских и аккредитованных испытательных лабораториях, где требуется подтверждение стойкости продукции по ГОСТ РВ 20.57.305, ГОСТ ВД 20.57.306, ГОСТ 30630.0.0, МЭК 60068-2-1, МЭК 60068-2-2, МЭК 60068-2-30, МЭК 60068-2-6 (вибрация), МЭК 60068-2-38. Основные заказчики — производители авиационной и аэрокосмической техники, военной продукции, автомобильных компонентов, бортовой электроники, а также научно-исследовательские институты и сертификационные центры.
СТИ -70+150 КОМБ 504 — младшая модель в линейке из двух типоразмеров (504 и 1000 л). Внутренний объём 504 л и габариты 700×800×900 мм позволяют испытывать габаритные изделия: электронные блоки управления, бортовые модули, автомобильные узлы в сборе, приборные панели. Модель рассчитана на лаборатории, проводящие комплексные испытания по стандартам AGREE (совместное воздействие вибрации, температуры и влажности), где требуется одновременная проверка механической и климатической стойкости в одной установке.
Под заказ
