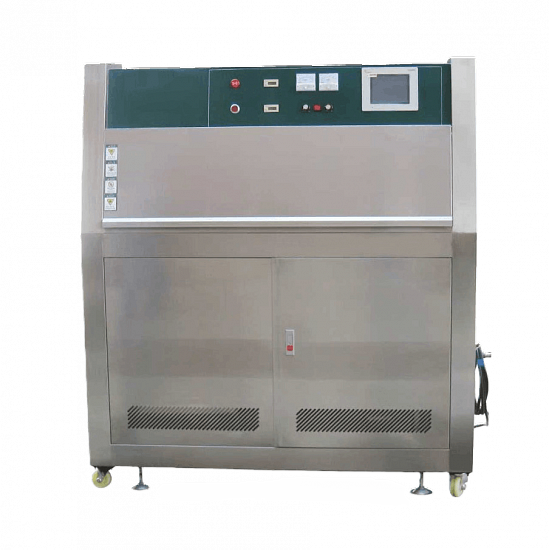

Климатическая камера с УФ-облучением СТИ УФ 250 Tochline

Климатическая камера с УФ-облучением СТИ УФ 250 Tochline (ООО «Завод испытательных приборов», г. Иваново) — испытательная установка для проверки устойчивости материалов и покрытий к воздействию ультрафиолетового излучения и конденсации. Камера имитирует деградационные процессы, происходящие под естественным солнечным светом, позволяя ускоренно оценить фотостойкость продукции ещё на этапе разработки.

Назначение и область применения

Камера предназначена для испытания образцов на УФ-стойкость путём имитации ультрафиолетового излучения и конденсации при естественном солнечном свете. Используется для проверки:

• полимерных материалов и пластиков;
• лакокрасочных и порошковых покрытий;
• резинотехнических изделий и уплотнений;
• строительных материалов — кровельных мембран, фасадных панелей, защитных плёнок;
• упаковки и тары, подвергающейся солнечному воздействию;
• текстильных материалов и автомобильных интерьерных компонентов.

По результатам испытаний оценивают изменение цвета (выцветание), появление трещин и пузырей, потерю блеска, снижение механических характеристик и другие признаки деградации, которые при естественной эксплуатации проявились бы спустя месяцы или годы.

Принцип работы

Внутри рабочей камеры установлены УФ-лампы диапазона UV-A/B с длиной волны 280–400 нм, имитирующие наиболее агрессивную часть солнечного спектра. Образцы размещаются на полках на фиксированном расстоянии от ламп — 50 ±2 мм, что обеспечивает равномерность облучения. Камера работает в программируемом режиме: можно задавать циклы УФ-облучения и конденсации, чередуя воздействие излучения с увлажнением паром — это имитирует суточный цикл «день-ночь», когда материал днём нагревается и облучается, а ночью подвергается конденсации влаги.

Температура внутри камеры поддерживается от комнатной (не ниже +10+10 °C) до +70+70 °C, влажность — 95–100% за счёт электротермического нагревания и увлажнения паром. Сенсорная панель управления позволяет настраивать параметры испытания по температуре, задавать продолжительность циклов облучения и конденсации, а также использовать таймер.

Технические характеристики

Режимы работы Программный режим / по заданным параметрам
 Длина волны источника света 280–400 нм
 Источник света UV-A/B ультрафиолетовая лампа
 Диапазон температуры от комнатной (не ниже +10+10 °C) до +70+70 °C
 Диапазон влажности 95–100% (увлажнение паром)
 Флуктуация температуры ≤±0,5≤±0,5 °C
 Внутренние размеры (Г×Ш×В) 450×1100×500 мм
 Внешние размеры (Г×Ш×В) 500×1300×1480 мм
 Температура окружающей среды +5+5 — +35+35 °C
 Размеры полки для образцов 150×75×1,5 мм
 Расстояние между центрами изделия и лампы 50 ±2 мм
 Расстояние между центрами ламп 70 ±2 мм
 Материал корпуса Нержавеющая сталь
 Внутренний материал Нержавеющая сталь
 Нагреватель и увлажнитель Электротермическое нагревание и увлажнение паром
 Панель управления Сенсорный ввод
 Диапазон для задания По температуре
 Доп. функции Сигнализация при достижении верхнего/нижнего предела, вывод сигнализации на экран, таймер
 Электропитание 220 В ±10%, 50 Гц

Конструктивные особенности и преимущества

• Имитация естественного солнечного излучения. УФ-лампы диапазона UV-A/B с длиной волны 280–400 нм воспроизводят наиболее деструктивную часть солнечного спектра, вызывающую фотодеградацию материалов. Это позволяет получить результаты, коррелирующие с реальной уличной экспозицией, но в ускоренном режиме.

• Циклическое чередование облучения и конденсации. Камера поддерживает программируемый режим с чередованием УФ-облучения и конденсации — это имитирует естественный суточный цикл, когда материал днём подвергается солнечному воздействию, а ночью — влаге. Такой подход более точно воспроизводит реальные условия старения, чем непрерывное облучение.

• Корпус и рабочая камера из нержавеющей стали. Все поверхности, контактирующие с УФ-излучением и паром, выполнены из нержавеющей стали — материал устойчив к коррозии, не деградирует под воздействием ультрафиолета и обеспечивает длительный срок службы установки.

• Сенсорная панель управления. Задание параметров испытания осуществляется через сенсорный интерфейс: настраивается температура, продолжительность циклов облучения и конденсации, таймер. Предусмотрена сигнализация при выходе за установленные пределы.

• Фиксированная геометрия облучения. Расстояние между центрами ламп и образцов строго выдерживается — 50 ±2 мм до изделия и 70 ±2 мм между лампами. Это обеспечивает воспроизводимость результатов и равномерность облучения по всей площади образцов.

• Индивидуальное изготовление под заказ. Завод адаптирует камеру под техническое задание: размеры, массу, форму и материал испытуемого изделия; сложность, интенсивность и длительность режимов работы; иные особые технические требования, включая ТУ конкретного изделия.

Практические рекомендации

• Подготовка образцов. Стандартные размеры полки — 150×75×1,5 мм. Подгоняйте образцы под эти габариты или сообщите заводу о необходимости нестандартных полок при заказе. Образцы должны быть чистыми и сухими перед установкой — загрязнения искажают результаты УФ-воздействия.

• Выбор типа ламп. Лампы UV-A (315–400 нм) имитируют солнечное излучение в нижней части спектра — подходят для испытаний на выцветание. Лампы UV-B (280–315 нм) воспроизводят более агрессивное излучение — для ускоренных испытаний на прочность. Выбор зависит от методики испытания и типа материала.

• Контроль срока службы ламп. УФ-лампы деградируют со временем — интенсивность излучения снижается. Периодически проверяйте и при необходимости заменяйте лампы, чтобы поддерживать стабильную дозу облучения. Срок службы УФ-ламп обычно составляет около 1200 часов.

• Программирование циклов. Типичный цикл по стандарту ASTM G154: 8 часов УФ-облучения при +60+60 °C, затем 4 часа конденсации при +50+50 °C. Конкретные параметры зависят от методики и материала — сверяйтесь с требованиями стандарта.

• Очистка и обслуживание. После каждого цикла протирайте внутренние поверхности и лампы мягкой тканью без абразивов. Налёт и загрязнения на лампах снижают интенсивность излучения и искажают результаты. Регулярно проверяйте систему увлажнения на наличие накипи и отложений.

• Техника безопасности. УФ-излучение опасно для глаз и кожи. Не смотрите на работающие лампы без защиты, не открывайте камеру во время активного цикла облучения. Используйте защитные очки при установке и извлечении образцов. Увлажнение паром может вызывать ожоги — соблюдайте осторожность при работе вблизи нагревательных элементов.

Где применяется

Камеры с УФ-облучением востребованы в заводских и аккредитованных испытательных лабораториях, где требуется подтверждение фотостойкости продукции по ГОСТ 9.407, ГОСТ 9.707, ISO 4892, ASTM G154, ASTM D4329. Основные заказчики — производители полимерных материалов, лакокрасочных покрытий, пластиковой упаковки, строительных материалов, автомобильных компонентов, текстиля, а также научно-исследовательские институты и центры сертификации.

СТИ УФ 250 — единственная модель в линейке УФ-камер Tochline. Внутренний объём камеры и габариты 450×1100×500 мм позволяют одновременно разместить несколько стандартных образцов на полках, обеспечивая параллельное испытание серии образцов в идентичных условиях. Модель подходит для лабораторий, специализирующихся на испытаниях материалов на атмосферостойкость и фотостабильность, а также для подразделений контроля качества предприятий, выпускающих продукцию для наружного применения.
