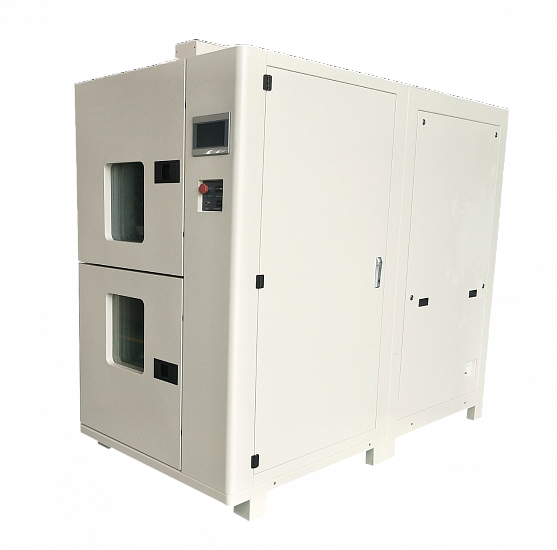

Двухзонная камера термоудара СТИ -75+200 УДАР 120

Двухзонная камера термоудара СТИ‑75+200 УДАР 120 Tochline (ООО «Завод испытательных приборов», г. Иваново) — климатическая установка для жёстких испытаний материалов и изделий на устойчивость к резким перепадам температур. Камера воспроизводит условия, при которых образец за секунды перемещается из зоны экстремального холода в зону жары и обратно, вскрывая дефекты, незаметные при плавном нагреве или охлаждении.

Назначение и область применения

Камера предназначена для испытаний на термоудар, термостресс и контролируемое термоциклирование. Используется для проверки:

• радиоэлектронной продукции — плат, микрочипов, узлов, модулей;
• деталей из металлов, пластмасс, резины, композитов;
• изделий автомобилестроения, авиационно-космической и оборонной промышленности;
• литий-ионных батарей и аккумуляторных сборок.

Резкий температурный скачок выявляет дефекты, вызванные разницей коэффициентов теплового расширения соединённых материалов: трещины в паяных соединениях, расслоение композитов, обрывы выводов, потерю герметичности.

Принцип работы

Камера состоит из двух изолированных рабочих зон — холодной (верхний отсек) и горячей (нижний отсек). Образец закрепляют в подъёмной корзине (лифте), которая по заданной программе перемещается между зонами. Время перехода — не более 15 секунд, время восстановления температуры в зоне корзины — не более 5 минут. Именно за счёт скорости перемещения достигается эффект резкого температурного удара, а не плавного изменения.

Это ключевое отличие двухзонной камеры от трёхзонной: в трёхзонной изделие неподвижно, а горячий и холодный воздух подаётся в рабочую зону поочерёдно через заслонки. Двухзонная схема обеспечивает более жёсткий и быстрый перепад.

Технические характеристики

Полезный объём корзины 120 л
Размеры корзины (Г×Ш×В) 500×600×400 мм
Диапазон температур, горячая зона +60…+200 °C
Диапазон температур, холодная зона 0…–75 °C
Диапазон температур в зоне корзины –65…+150 °C
Отклонение температуры ≤ ±2 °C (в диапазоне –65…+150 °C)
Нестабильность температуры ≤ 1 °C
Время смены зоны ≤ 15 сек
Время восстановления температуры ≤ 5 мин
Время нагрева (+25…+200 °C) 40 мин
Время охлаждения (+25…–70 °C) 60 мин
Способ охлаждения двухкаскадное компрессорное, замкнутый цикл, без жидкого азота Контроллер ПЛК с цветным сенсорным ЖК-экраном
Интерфейс RS485, USB или LAN (по выбору)
Электропитание 380 В, 50 Гц, трёхфазное
Охлаждение конденсатора воздушное или водяное
Внешние размеры (Г×Ш×В) 2750×1200×2000 мм

Конструктивные особенности и преимущества

• Двухкаскадная компрессорная система охлаждения. Работает по замкнутому циклу без жидкого азота — это упрощает эксплуатацию: не нужна инфраструктура для хранения и подачи азота, нет расходных материалов.
• ПЛК-контроллер с сенсорным экраном. Позволяет задавать сложные программы термоциклирования: количество циклов, время выдержки в каждой зоне, температурные уставки. Интерфейс RS485, USB или LAN даёт возможность удалённого управления и сбора данных.
• Теплоизоляция из стекловаты и пенополиуретана. Сочетание материалов обеспечивает низкие теплопотери и стабильность температуры даже при больших перепадах.
• Индивидуальное изготовление под заказ. Завод адаптирует камеру под конкретные требования: габариты и массу изделия, режимы нагрева/охлаждения, наличие собственного тепловыделения от испытуемого образца, особые технические условия.

Практические рекомендации

• Загрузка корзины. Не превышайте допустимую массу и габариты образцов — перегруз лифта снижает скорость перемещения и точность восстановления температуры.
• Размораживание. После циклов с холодной зоной рекомендуется выполнять принудительное размораживание для удаления инея и конденсата, особенно при испытаниях с многократными переходами через ноль.
• Обслуживание компрессоров. Регулярно проверяйте уровень хладагента и состояние уплотнений. Водяное охлаждение конденсатора требует контроля чистоты контура и циркуляции.
• Контроль температуры образца. При необходимости используйте дополнительные термопары, вводимые через технологические отверстия — это даёт реальную температуру изделия, а не только воздуха в камере.

Где применяется

Камеры серии СТИ УДАР востребованы в отраслях, где требуется подтверждение надёжности продукции в экстремальных условиях: военная приёмка, авиация и космос, автомобилестроение, производство электроники и телекоммуникационного оборудования, научно-исследовательские центры.

СТИ‑75+200 УДАР 120 — средняя модель в линейке из трёх типоразмеров (42, 120 и 190 л). Объём корзины 120 л и размеры 500×600×400 мм позволяют одновременно испытывать несколько образцов или изделия среднего габарита — например, сборки плат, электронные модули, автономные узлы и блоки. Это оптимальный выбор для лабораторий с регулярной серийной загрузкой, где нужен баланс между вместимостью и скоростью термоудара.
