Твердомер Бринелля ТБ 5066 Tochline

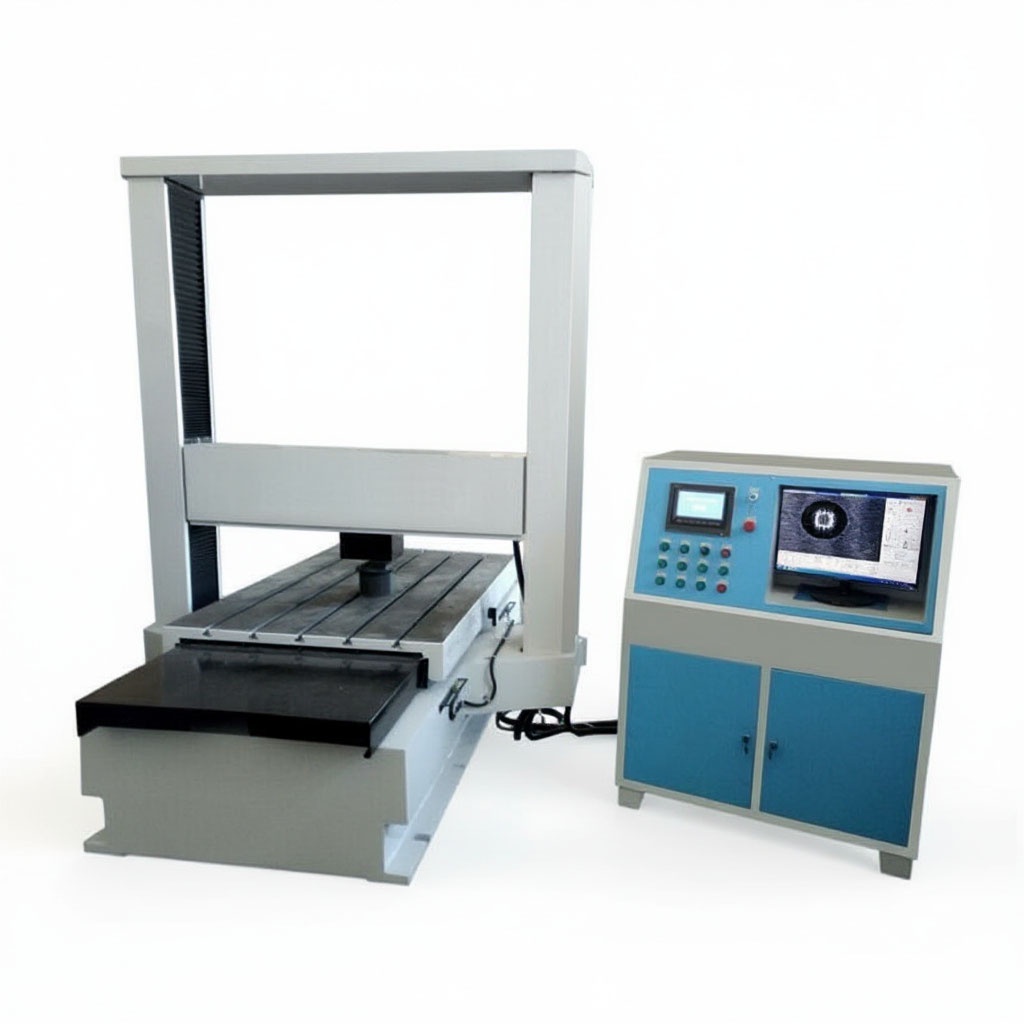

Твердомер Бринелля ТБ 5066 Tochline (автоматический, портального типа)

Особенности и применение

Твердомер ТБ 5066 Tochline — автоматический прибор портального типа для измерения твёрдости материалов по методу Бринелля, специально разработанный для работы с крупногабаритными и тяжёлыми деталями. Оснащён современным программным обеспечением для управления процессом испытаний и обработки результатов.

Ключевые особенности конструкции и работы:

• Портальная конструкция. Жёсткая портальная рама обеспечивает стабильность и устойчивость при испытаниях крупногабаритных и массивных деталей. Такая конструкция позволяет удобно размещать и фиксировать образцы больших размеров.
• Прочная и точная конструкция. Корпус прибора и рабочий стол изготовлены методом точного литья, что обеспечивает жёсткость, надёжность и долговечность.
• Прецизионное позиционирование образца. Устройство точно выбирает точку испытания, минимизируя погрешности даже на больших поверхностях.
• Автоматическая предварительная фрезеровка (опционально): удаляет поверхностные помехи, глубина фрезеровки регулируется и остаётся постоянной.
• Точный контроль усилия. В нагрузочное устройство встроен прецизионный датчик давления. Это гарантирует стабильность и точность усилия, а также позволяет автоматически его компенсировать.
• Система числового управления. Собственная разработка Tochline для твердомеров портальной конструкции. Обеспечивает высокую скорость работы и плавное приложение нагрузки (без ударных воздействий) за счёт полностью замкнутого цикла приложения усилия.
• Гибкие настройки параметров. Вручную можно регулировать усилие, время выдержки, скорость подачи и тестирования.
• Автоматизация процесса. Несколько датчиков контролируют работу: автоматическая загрузка/выгрузка образца и проведение испытания не требуют присутствия оператора.
• Исключение человеческого фактора. Автоматический процесс тестирования снижает риск ошибок при считывании данных.
• Точное позиционирование. Шаговый двигатель, высокоточный шариковый винт и линейная направляющая обеспечивают точность перемещения измерительного механизма вдоль всей рабочей зоны
• CCD‑система измерения отпечатков. Автоматическая система фиксирует изображение отпечатка, ПО обрабатывает данные и отображает значение твёрдости по Бринеллю.
•
  Обработка и хранение данных. ПО позволяет:
• • конвертировать единицы твёрдости;
  • группировать и сохранять результаты испытаний;
  • автоматически формировать протоколы и отчёты;
  • хранить данные в автономной базе для последующего доступа.
• Соответствие стандартам. Прибор отвечает требованиям GB/T 231.2, ISO 6506‑2 и ASTM E10.

Применение: подходит для определения твёрдости по Бринеллю:

• крупногабаритных заготовок и отливок;
• массивных стальных конструкций;
• крупных деталей машиностроения (валы, шестерни, корпуса);
• незакалённой стали;
• чугуна;
• цветных металлов;
• мягких подшипниковых сплавов и других материалов.

Благодаря портальной конструкции и большим размерам рабочего стола прибор особенно эффективен в тяжёлом машиностроении, металлургии, судостроении, энергетическом машиностроении и других отраслях, где требуется контроль твёрдости крупных изделий.

Технические характеристики

Стандартная комплектация

• основной блок (портальная конструкция) — 1 комплект;
• шкаф управления — 1 комплект;
• компьютер — 1 комплект;
• CCD‑система измерения отпечатков по Бринеллю — 1 шт.;
• твердосплавные шариковые инденторы (Ø 5 мм и Ø 10 мм) — по 2 шт. каждого размера;
• твердосплавные шарики (Ø 5 мм и Ø 10 мм) — по 6 шт. каждого размера;
• эталонные меры твёрдости по Бринеллю — 4 шт.;
• микроскоп для считывания показаний с 20‑кратным увеличением — 1 шт.
