Твердомер Бринелля ТБ 5066-02 Tochline

Твердомер Бринелля электронный ТБ 5066‑02 Tochline портального типа

Особенности и применение

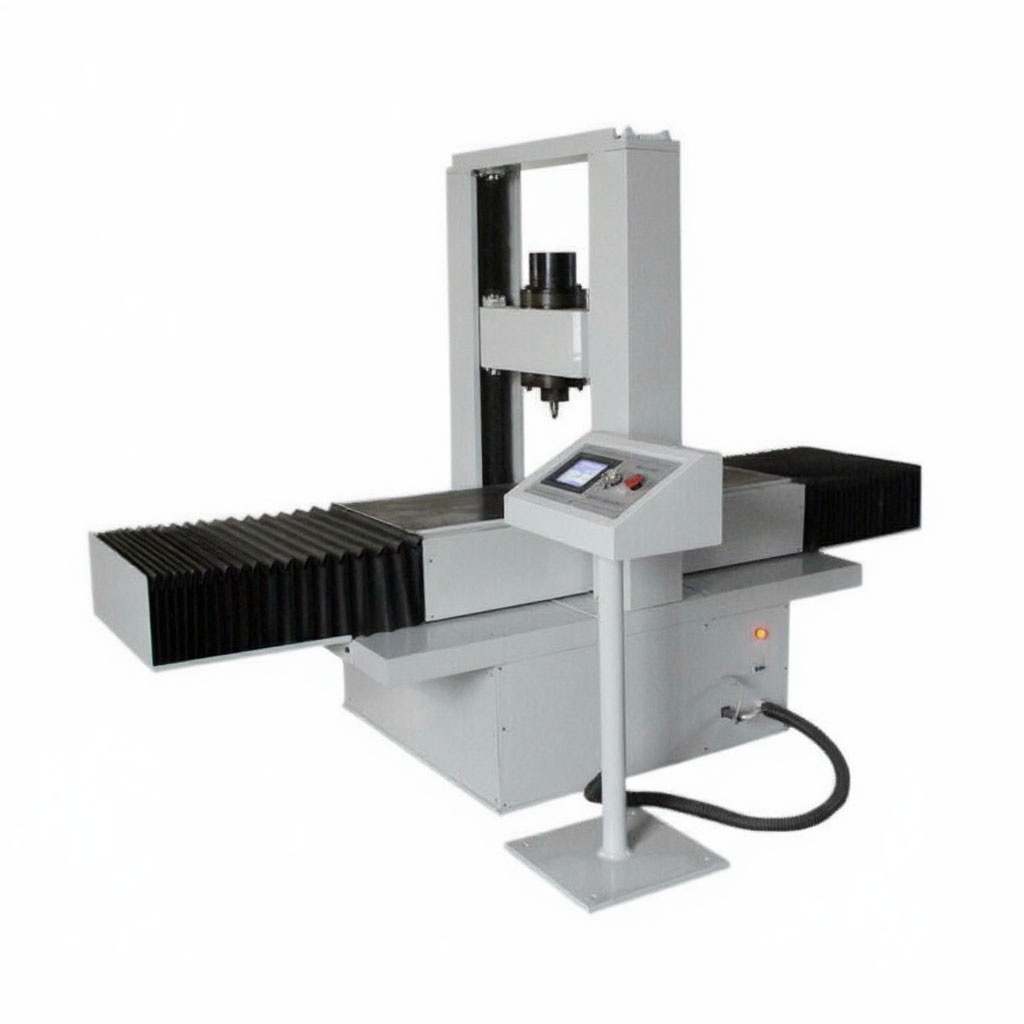

Твердомер ТБ 5066‑02 Tochline - прибор портального типа для измерения твёрдости материалов по методу Бринелля.

Разработан для работы с деталями средних и крупных размеров: благодаря портальной конструкции он сочетает компактность с возможностью тестирования крупногабаритных образцов.

Ключевые особенности конструкции и работы:

• Портальная конструкция для крупногабаритных деталей. Жёсткая портальная рама и подвижный рабочий стол позволяют удобно размещать и тестировать образцы значительных габаритов. Конструкция обеспечивает стабильность при испытаниях и удобный доступ к зоне измерения.
• Прочная и долговечная конструкция. Корпус прибора и рабочий стол изготовлены методом точного литья, что гарантирует жёсткость, точность и надёжность в эксплуатации.
• Точный контроль усилия. Встроенный прецизионный датчик давления в нагрузочном устройстве обеспечивает стабильность и точность испытательного усилия, а также реализует функцию его автоматической компенсации.
• Система числового управления. Собственная разработка Tochline для твердомеров портальной конструкции:
  • высокая скорость работы;
  • полностью замкнутый цикл приложения усилия (от быстрого к медленному градиенту);
  • плавное приложение нагрузки без ударных воздействий.
• Гибкие настройки параметров. Вручную можно регулировать:
  • усилие испытания;
  • время выдержки;
  • скорость подачи;
  • скорость тестирования.
• Точное позиционирование. Достигается за счёт:
  • шагового двигателя;
  • высокоточного шарикового винта;
  • линейной направляющей.
    Это упрощает обслуживание и повышает точность измерений.
• Обработка и хранение данных. Прибор позволяет:
  • конвертировать единицы твёрдости;
  • группировать и сохранять результаты испытаний;
  • автоматически формировать протоколы и отчёты;
  • хранить данные в автономной базе для последующего доступа.
• Соответствие стандартам. Прибор отвечает требованиям GB/T 231.2, ISO 6506‑2 и ASTM E10.

Применение: подходит для определения твёрдости по Бринеллю:

• незакалённой стали;
• чугуна;
• цветных металлов;
• мягких подшипниковых сплавов;
• деталей средних и крупных габаритов в машиностроении, металлургии, судостроении и других отраслях.

Благодаря портальной конструкции прибор особенно эффективен для контроля твёрдости:

• отливок и поковок;
• корпусных деталей;
• элементов металлоконструкций;
• заготовок под механическую обработку.

Технические характеристики

Стандартная комплектация

• основной блок (портальная конструкция) — 1 комплект;
• шкаф управления — 1 комплект;
• твердосплавные шариковые инденторы (Ø 5 мм и Ø 10 мм) — по 2 шт. каждого размера;
• твердосплавные шарики (Ø 5 мм и Ø 10 мм) — по 6 шт. каждого размера;
• эталонные меры твёрдости по Бринеллю — 2 шт.;
• микроскоп для считывания показаний с 20‑кратным увеличением — 1 шт.
