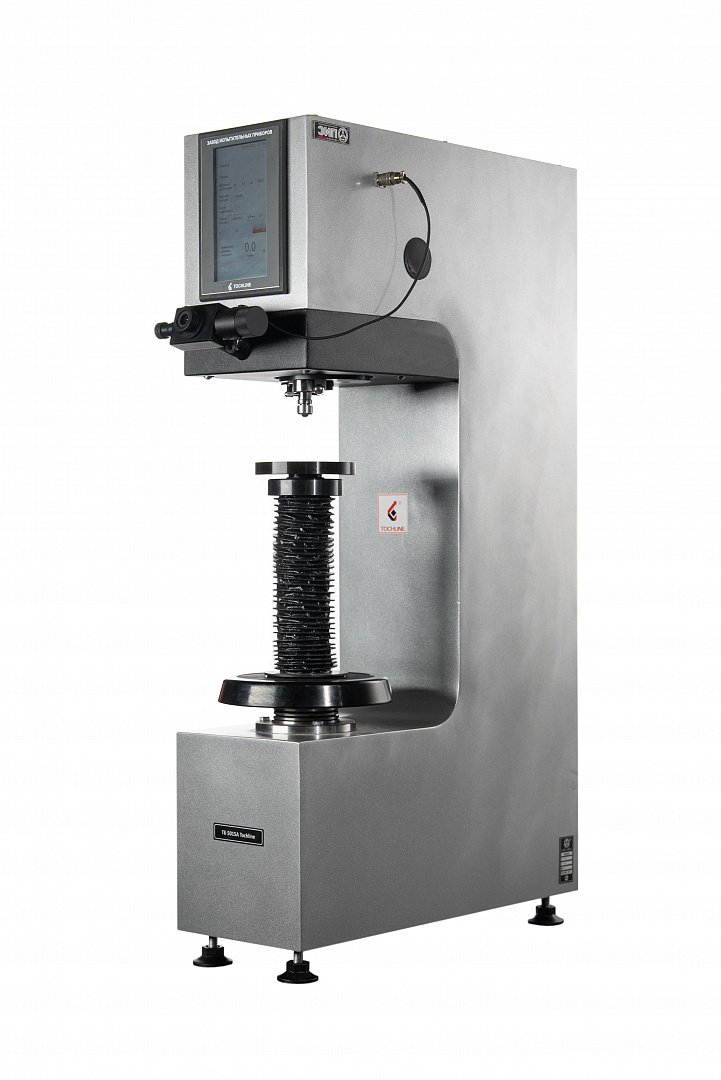

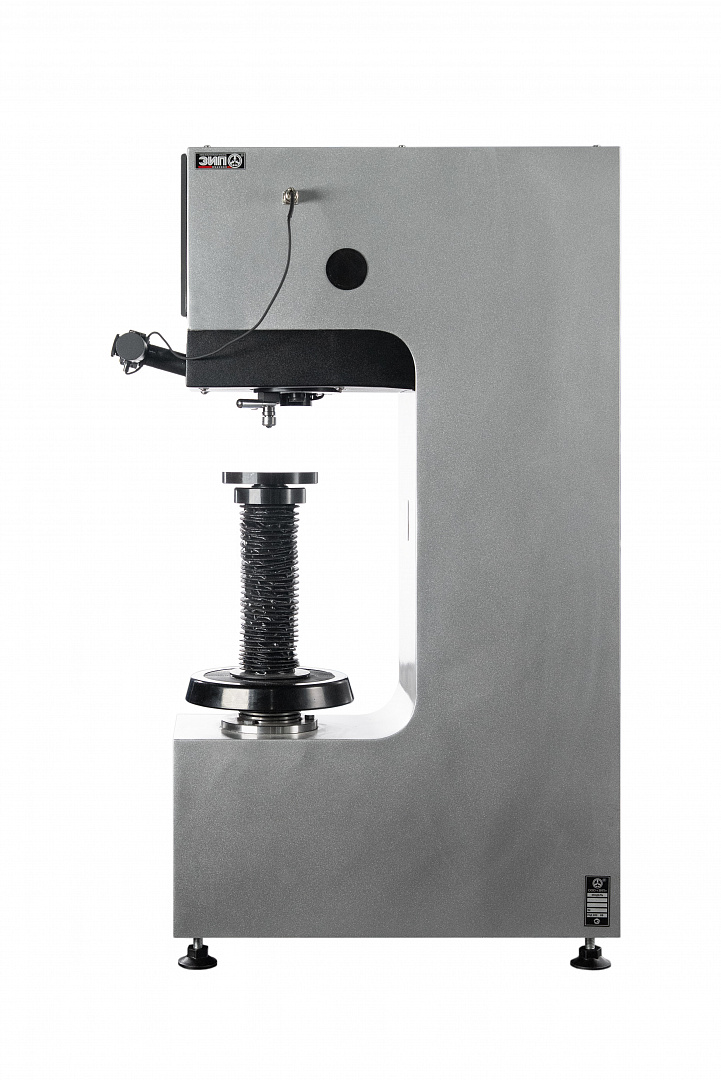

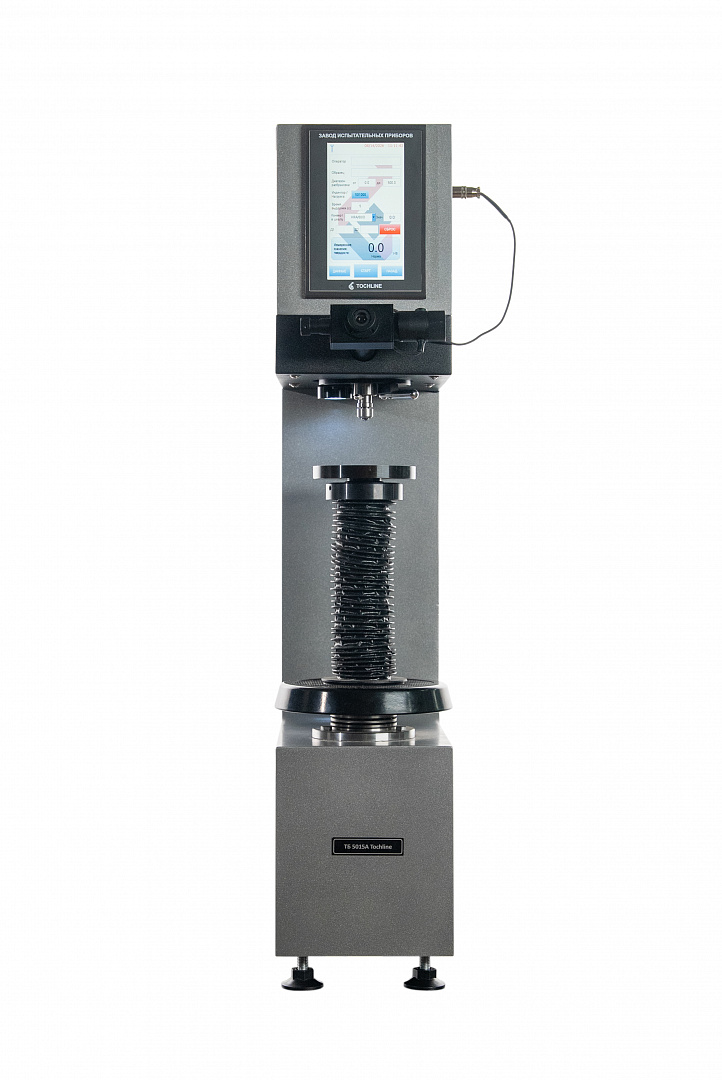

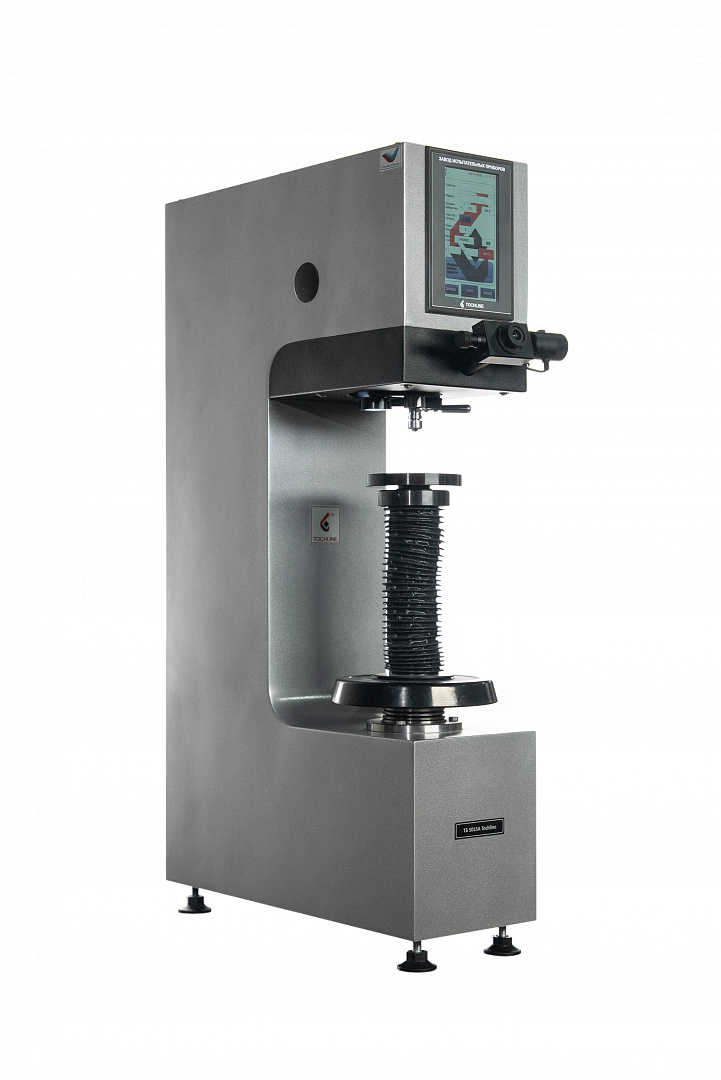

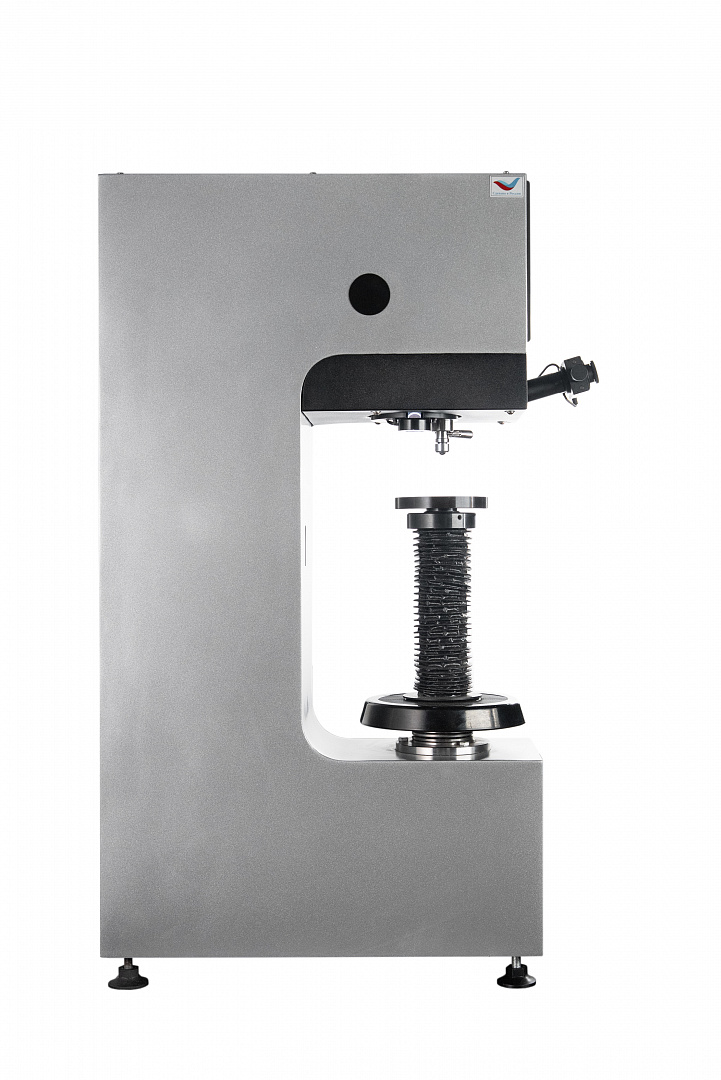

Твердомер Бринелля ТБ 5015А Tochline 2.0

Твердомер Бринелля ТБ 5015А Tochline 2.0

Сравнить

Номер в си рф: 77355-20

Номер в РосПром: 10596695

Применение

Твердомер ТБ 5015А Tochline 2.0 — стационарный электромеханический прибор для измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012‑59. Разработан для применения в лабораториях и на производственных предприятиях (металлургия, машиностроение, металлообработка).

Закончен НИОКР данного твердомера, запущено серийное производство

Принцип работы
Метод Бринелля основан на статическом вдавливании индентора (твёрдосплавного шарика) в поверхность образца под действием заданной нагрузки. После снятия нагрузки измеряется диаметр отпечатка, на основе которого рассчитывается значение твёрдости.

В модели ТБ 5015 TochlineА 2.0:

нагрузка прикладывается электромеханическим приводом с мотором;
точное задание и поддержание нагрузки обеспечивается датчиком силы с обратной связью;
поджатие образца выполняется вручную поворотом подъёмного винта;
задание, выдержка и снятие нагрузок происходят автоматически;
диаметр отпечатка измеряется с помощью встроенной; полуавтоматической оптической системы;

Технические характеристики

Метод измерения Бринелля (вдавливание шарового индентора)
Стандарты ГОСТ 9012‑59
Основные испытательные нагрузки, Н 613; 981; 1226; 1839; 2452; 4903; 7355; 9807; 14 710; 29 420
Диапазоны измерений твёрдости (HBW) В зависимости от шкалы:
— 2,5/62,5 (613 Н): 32–218;
— 5/250 (2452 Н): 32–218;
— 10/3000 (29 420 Н): 95–650 и др.
Погрешность испытательных нагрузок Не более ±1 %
Погрешность измерения твёрдости Зависит от шкалы (например, для HBW 10/100 — ±0,6 ед. твёрдости)
Расстояние от наконечника до рабочей плоскости Регулируемое, до 220 мм
Расстояние до стенки корпуса Не менее 155 мм
Время выдержки под нагрузкой Регулируемое
Питание 220 В, 50 Гц
Потребляемая мощность Не более 100 Вт

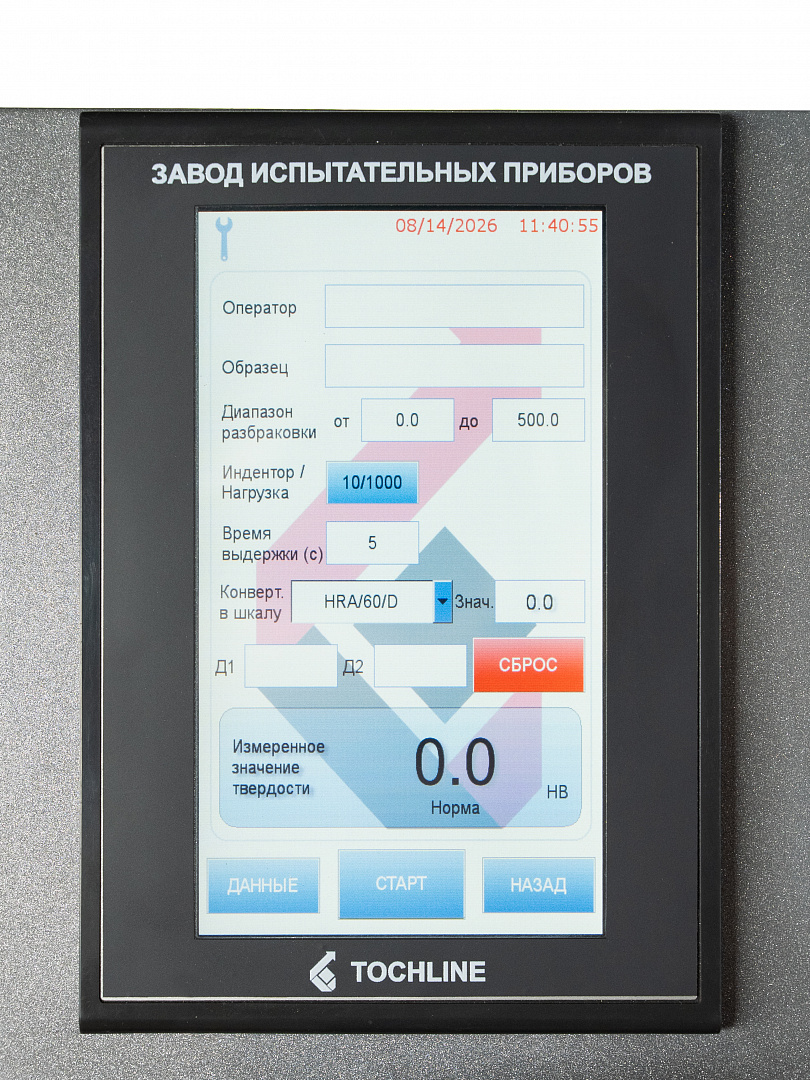

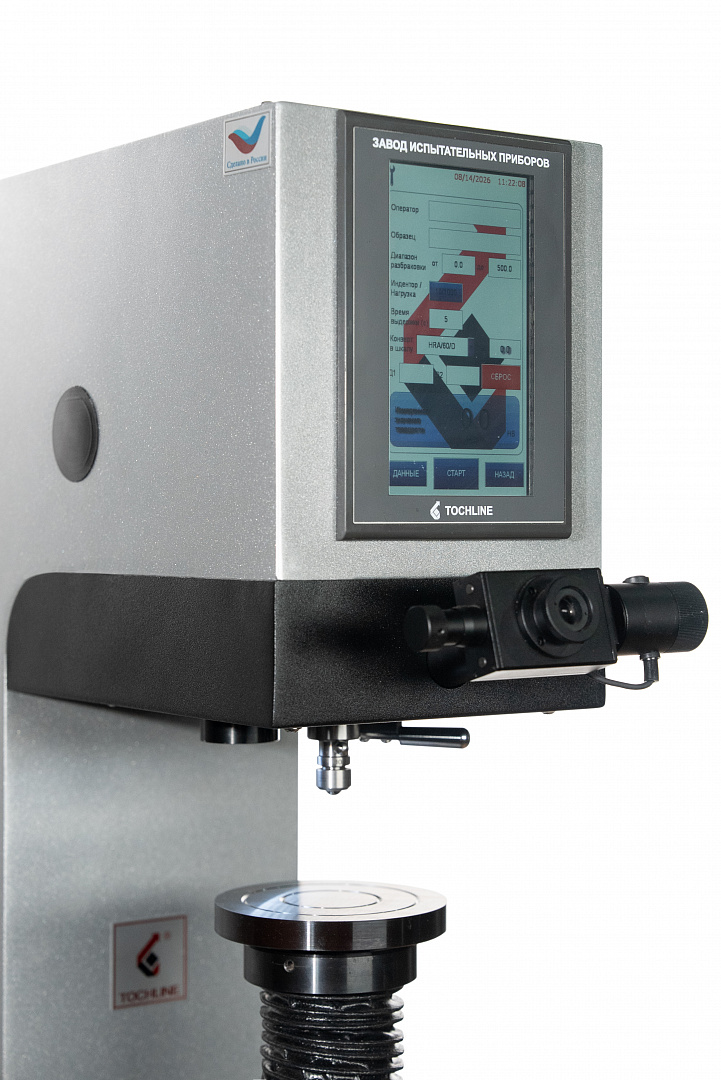

Дисплей 7‑дюймовый сенсорный дисплей высокого разрешения
Габариты (Д × Ш × В) Не более 550 × 210 × 750 мм
Масса Не более 90 кг

Функциональные возможности электронно‑цифрового блока

Диалоговый режим работы с интуитивно понятным интерфейсом.
Выбор испытательной нагрузки на панели управления.
Задание времени выдержки под нагрузкой.
Отображение процесса нагружения и выдержки в реальном времени.
Разбраковка образцов на группы: «МЕНЬШЕ», «НОРМА», «БОЛЬШЕ».
Статистическая обработка серии измерений (среднее значение, разброс).
Сохранение результатов во внутренней памяти ЦБ.
Автокалибровка по эталонным мерам твёрдости и динамометрам.
Пересчёт значений твёрдости в другие шкалы и методы.
Многопользовательский режим с защитой паролем и разными уровнями доступа.
Экспорт данных на USB‑носитель в форматах, совместимых с Excel и PDF.
Печать протоколов испытаний на подключённом принтере.
Конструктивные особенности
Электромеханический привод с плавным приложением и снятием нагрузки.
Датчик силы с обратной связью для точного поддержания заданной нагрузки.

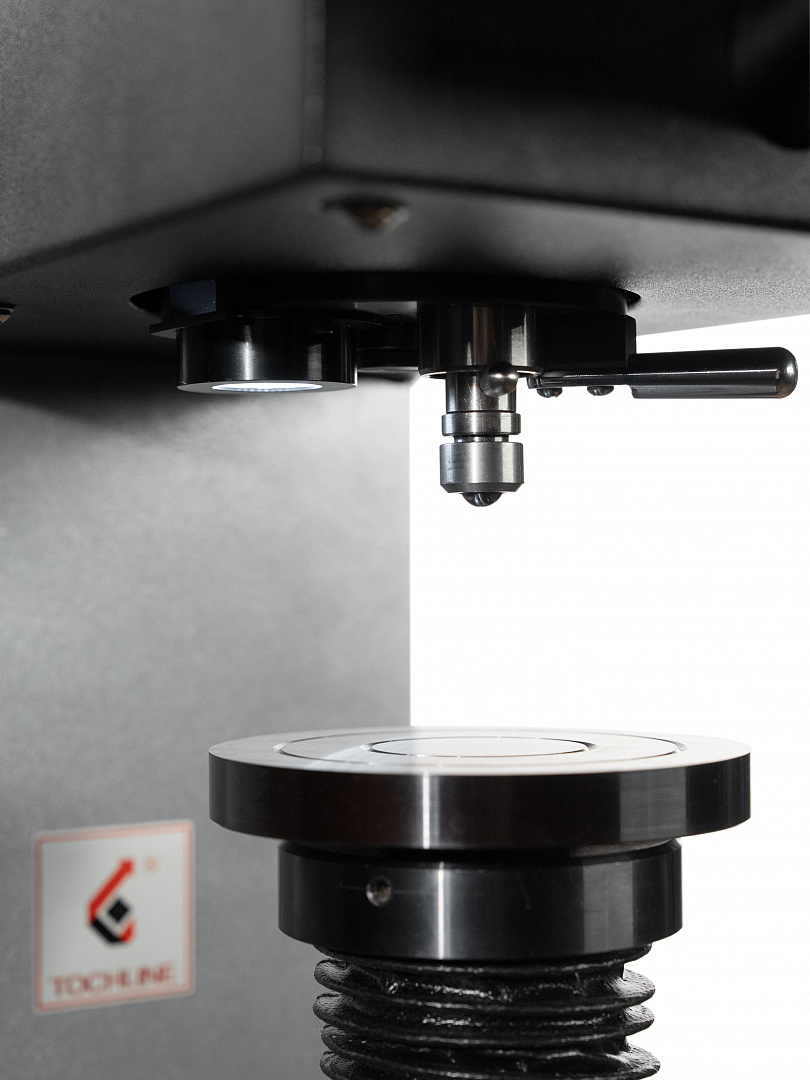

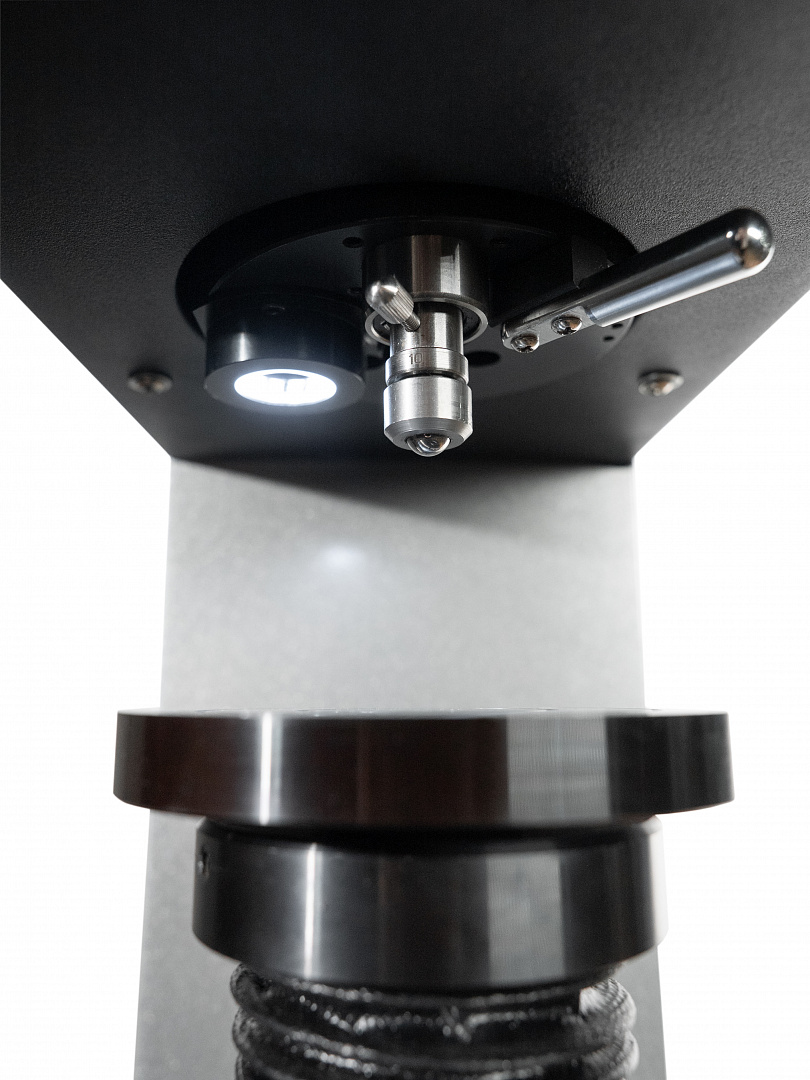

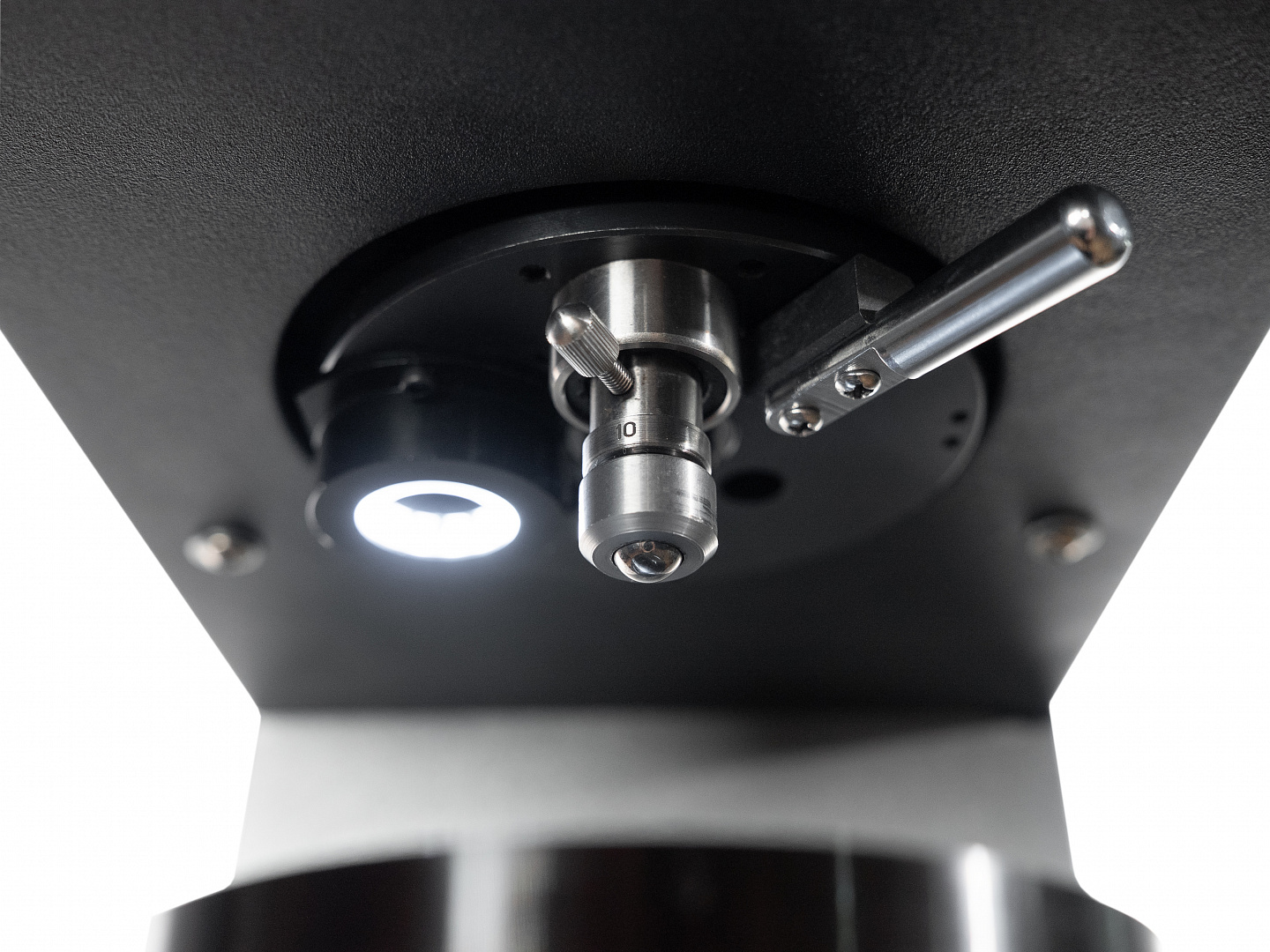

Автоматическая турель для быстрой смены инденторов.

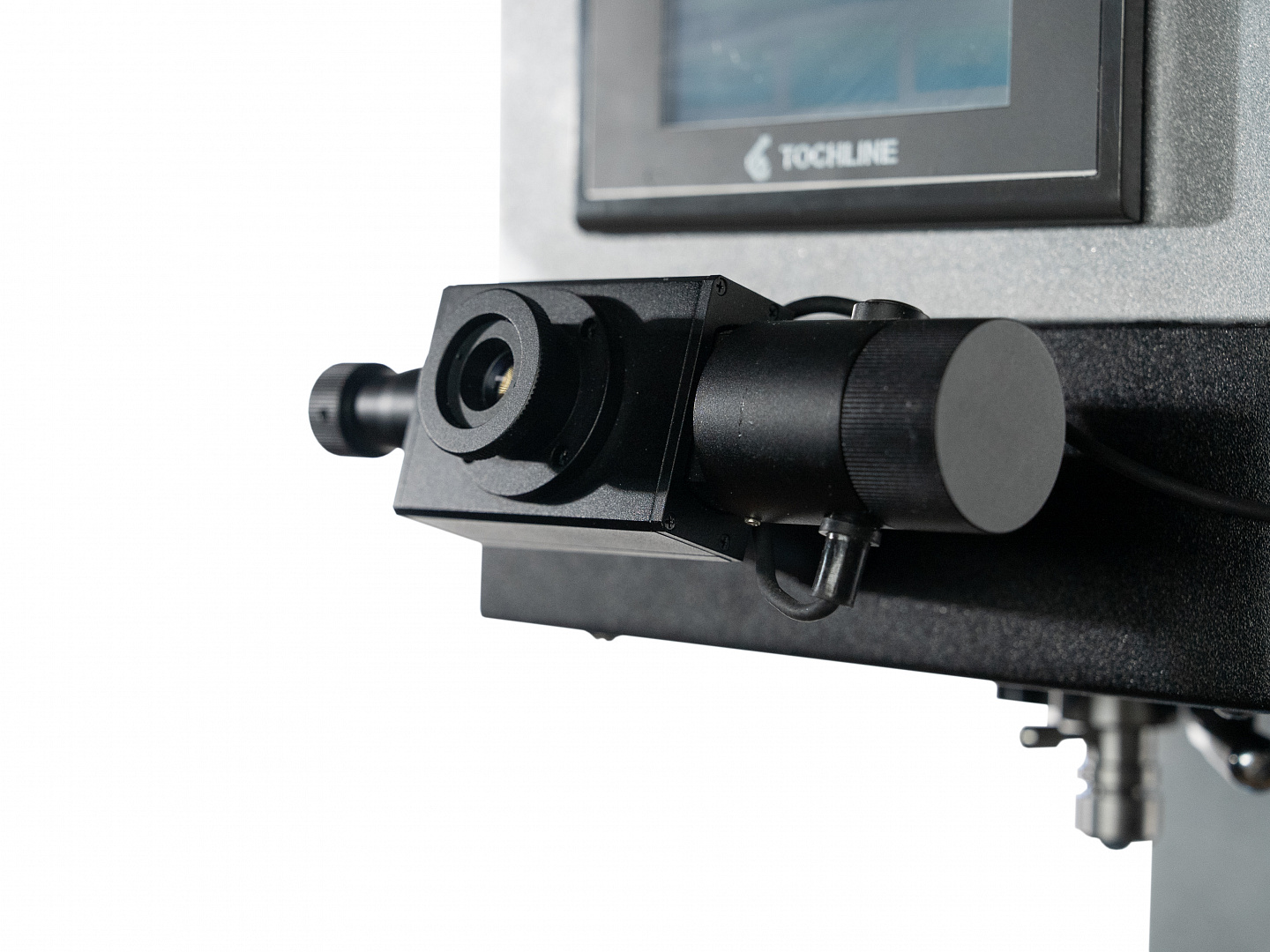

Встроенная оптическая система для полуавтоматического измерения диаметра отпечатка.
Отсутствие подвесных грузов — нагрузка задаётся электронно.
Регулируемый подъёмный винт для подвода образца к индентору.

Комплект поставки

Основной блок твердомера ТБ 5015А 2.0.
Наконечники с твёрдосплавными шариками (диаметры 2,5 мм, 5 мм, 10 мм).
Испытательные столы:
плоский (для плоских образцов);
призматический (для цилиндрических деталей).
Комплект эталонных мер твёрдости 2‑го разряда по Бринеллю (с поверкой).
Оптический микроскоп для измерения отпечатков.
USB‑накопитель для экспорта данных.
Программное обеспечение для ПК (анализ и визуализация данных).
Набор инструментов для обслуживания.
Эксплуатационная документация:
паспорт;
руководство по эксплуатации;
методика поверки;
сертификаты соответствия;
свидетельство о первичной поверке;

Метрология и поверка
Внесён в Государственный реестр средств измерений РФ.
Поверка выполняется по методике «ТБ Tochline‑01 МП» с использованием рабочих эталонов твёрдости 2‑го разряда по ГОСТ 8.062‑85.
Межповерочный интервал — 1 год.
Условия эксплуатации
Температура окружающего воздуха: от +15 до +35 °C.
Относительная влажность воздуха: не более 80 %.

Области применения
Металлургия и металлообработка. Контроль твёрдости проката, поковок, отливок, сварных швов.
Машиностроение. Проверка деталей после термообработки (отжига, нормализации).
Входной контроль сырья. Проверка соответствия твёрдости поступающих материалов требованиям ТУ и чертежей.
Лаборатории контроля качества. Арбитражные и сертификационные испытания.
Научно‑исследовательские работы. Изучение влияния режимов обработки на твёрдость материалов.
Автомобильная и авиационная промышленность. Контроль ответственных деталей, где твёрдость критична для надёжности.
Производство подшипников. Контроль твёрдости подшипниковых сплавов и компонентов.

Документы

Характеристики

Метод

Бринелль

Привод прибора

электромеханический

Макс. высота образца, мм

220

Пределы допускаемой погрешности испытательных нагрузок, %

Испытательные нагрузки по методу Бринелля, H

613
981
1226
1839
2452
4903
7355
9807
14710
29420

Все характеристики

980 000 ₽

В наличии

Под заказ

В корзину

Запросить коммерческое предложение Задать вопрос

Бесплатная консультация по подбору оборудования

Получить консультацию

Технические характеристики

Документы

Метод	Бринелль
Привод прибора	электромеханический
Макс. высота образца, мм	220
Пределы допускаемой погрешности испытательных нагрузок, %	1
Испытательные нагрузки по методу Бринелля, H	613 981 1226 1839 2452 4903 7355 9807 14710 29420
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля	HBW 10/100 (нагрузка 981 Н) : от 3 до 20 HBW 10/1000 (нагрузка 9807 Н) : от 32 до 218 HBW 10/1500 (нагрузка 14710 Н) : от 48 до 220 HBW 10/250 (нагрузка 2452 Н) : от 8 до 50 HBW 10/3000 (нагрузка 29420 Н) : от 95 до 650 HBW 10/500 (нагрузка 4903 Н) : от 16 до 100 HBW 2,5/187,5 (нагрузка 1839 Н) : от 95 до 650; HBW 2,5/62,5 (нагрузка 613 Н) : от 32 до 218 HBW 5/125 (нагрузка 1226 Н) : от 16 до 100 HBW 5/250 (нагрузка 2452 Н) : от 32 до 218 HBW 5/62,5 (нагрузка 613 Н) : от 8 до 50 HBW 5/750 (нагрузка 7355 Н) : от 95 до 650
Диагональ дисплея, ”	7
Макс. мощность, кВт (питание)	0.1
Питание	220 В, 50 Гц
Расстояние от оси испытательного наконечника до стенки корпуса, мм	155
Расстояние от вершины испытательного наконечника до рабочей поверхности стола, мм	220
Оснащение	Наконечник с твердосплавным шариком 10 мм Наконечник с твердосплавным шариком 2,5 мм Наконечник с твердосплавным шариком 5 мм Прибор ТБ 5015А
Комплект поставки	Испытательный стол плоский Испытательный стол призматический Эксплуатационная документация Эталонные меры твердости 2-го разряда по Бринеллю (комплект с поверкой)
Масса, кг	90
Габаритные размеры испытательной установки (Ш x Д x В), мм	550×210×750
